R-sign Planradiator

R-sign Plan er en glatslebet planradiator, med rene linier, udført i et tidløst og stilrent design. Udføres som basis enten horisontal eller vertikal med integrerede sidegavle for hvert vandfyldte lag. Bagsiden er profileret og kan fås med eller uden konvektionsdel.

Model Versa er i sin grundform som basis, dog er 2. og 3.vandfyldte lag planslebne og vendt således, at alle synlige flader er plane og glatte.

Model Comfort er forsynet med svejste sidegavle og påskruet toprist.

Model Allplan er en specielt udviklet plan radiator, uden skarpe kanter eller hjørner og alle svejsesømme og -punkter er næsten usynlige. Alle front -og bagsider er glatte og plane. Denne type er optimal, hvor der stilles store krav til hygiejne.

Model Hygiejne er ligeledes egnet til steder med høje hygiejnekrav. Modellen er udført som en R-sign Plan, blot er den indvendige dimension forøget, hvilket letter rengøringen af de indre flader.

Tekniske specifikationer
Materiale:
Stål. Frontplade 2 mm, 10 bar udførelse 2,5 mm. Profileret bagside 1,25 mm.
Typer:
(horisontal eller vertikal)
Basis:
Fås i Typerne ER, EK, DR, C, DK, T, TK1, TK2, TK3.
Versa:
Fås Type DR, C, T, TK1 og TK2.
Comfort:
Fra Type DR.
Allplan:
Fås i Type ER og DR
Størrelser: Horisontal
Højde: 220, 320, 420, 520, 620,720, 950 mm
Længde: 300 mm øges med 100 mm spring op til 4000 mm
Dybde: ER 32 mm, EK 43 mm, DR/ C/ DK 95 mm, TK/ TK1/ TK2/ TK3 166 mm
Størrelser: Vertikal
Længde: 220, 320, 420, 520, 620,720, 950 mm
Højde: 300 mm øges med 100 mm spring op til 4000 mm
Anboringer:
R-sign Plan leveres som standard med 4x ½” anboringer. Type ER og EK leveres som standard med anboringer direkte i vandkanalen og kan desuden leveres med bagudvendte eller vinkel anboringer. Specialudførelse med integreret ventil leveres med 2 nedadvendte tilslutninger ½” med indvendigt gevind. Centerafstand 50mm. OBS! Forøget byggedybde.
(Yderligere info vedr. anboringer – se datablad)
Centerafstande:
Type ER, EK: H1=byggehøjde-30 mm
Type DR, C, DK, TK1, TK2, TK3: H1=byggehøjde-35 mm.
Driftstryk:
6 og 10 bar udførelse.
Montage:
R-sign Plan radiatorer leveres som standard med bøjler
Færdiglakering:
Standardfarve RAL 9016 trafikhvid.




Download datablad (R-Sign Plan)

Download datablad (R-Sign Allplan & Hygiejne)

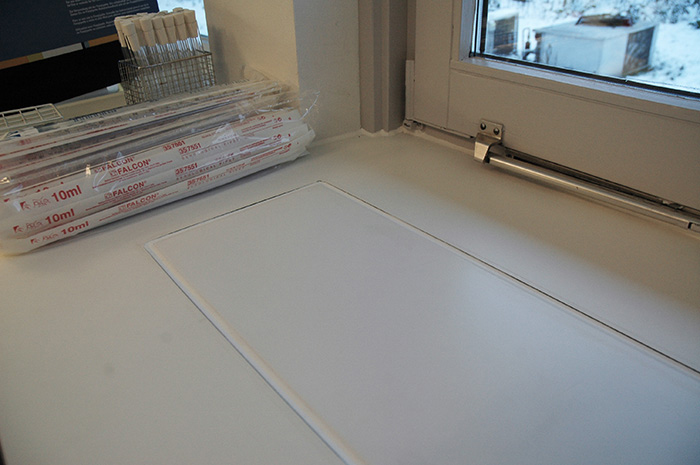

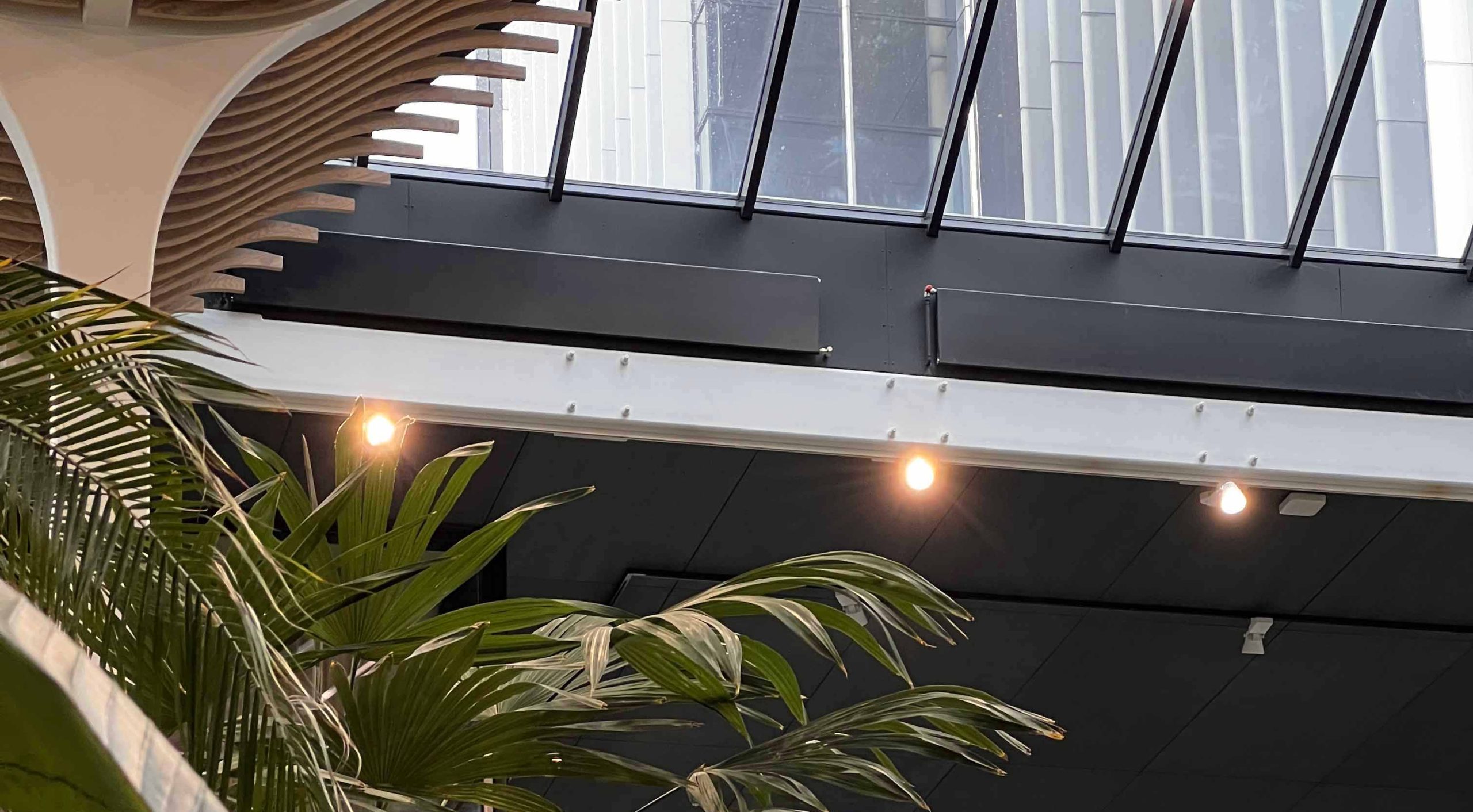

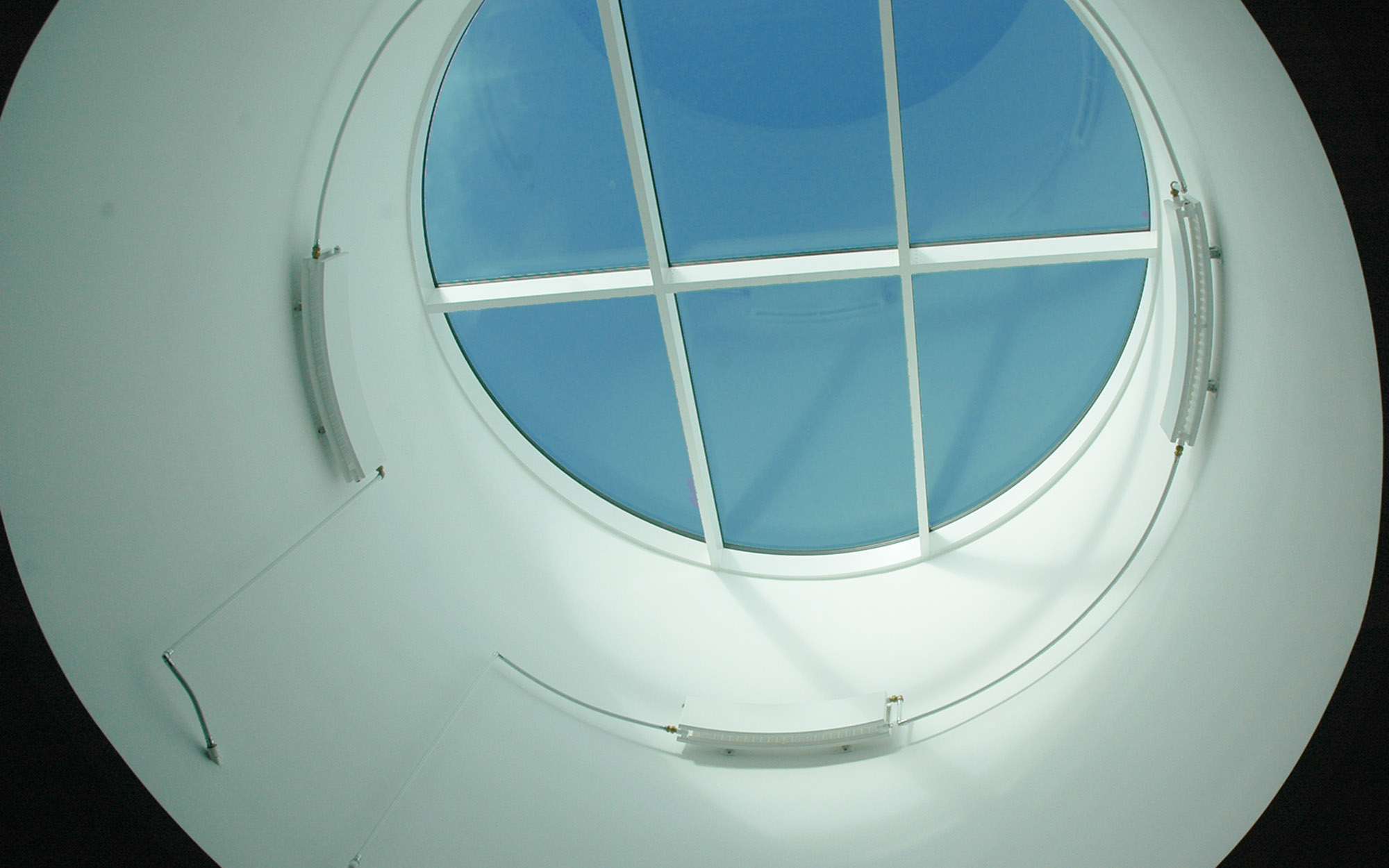

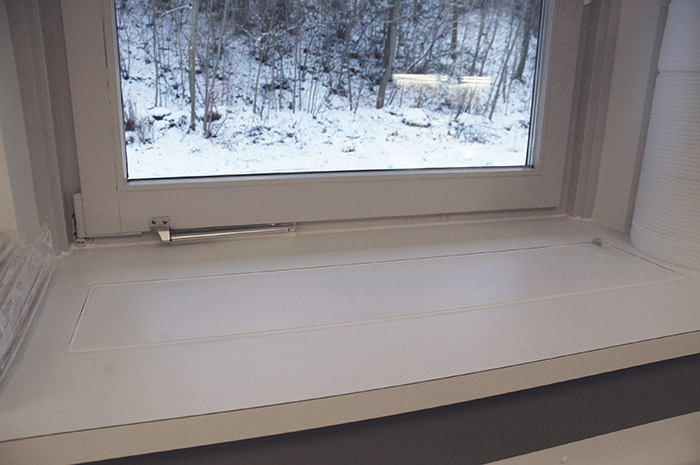

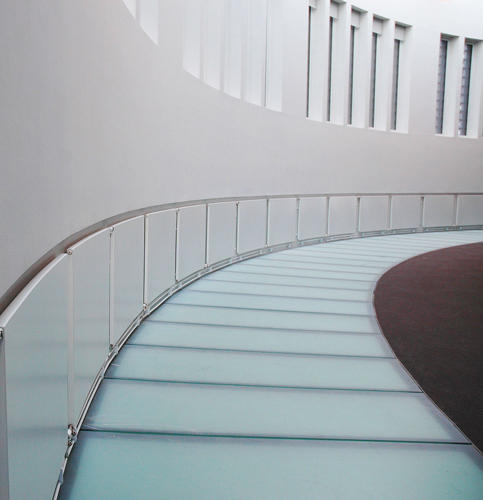

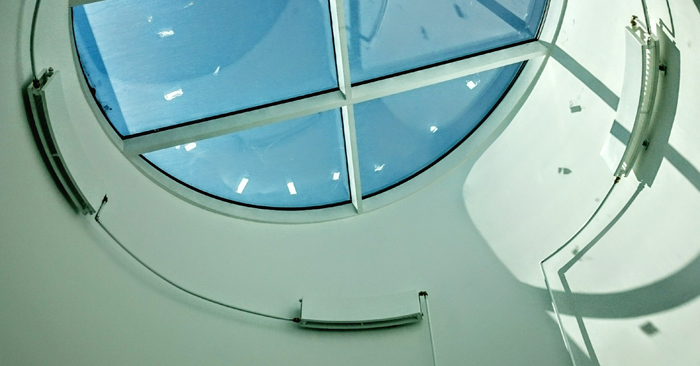

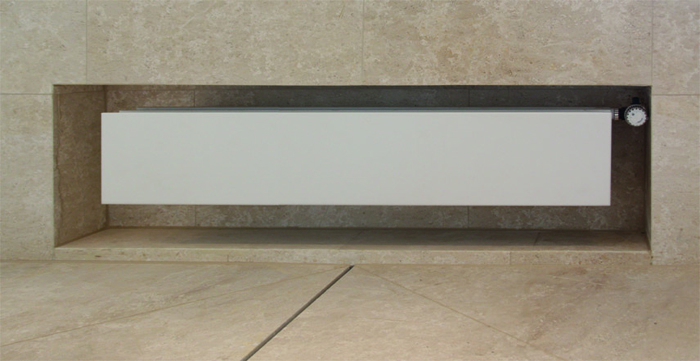

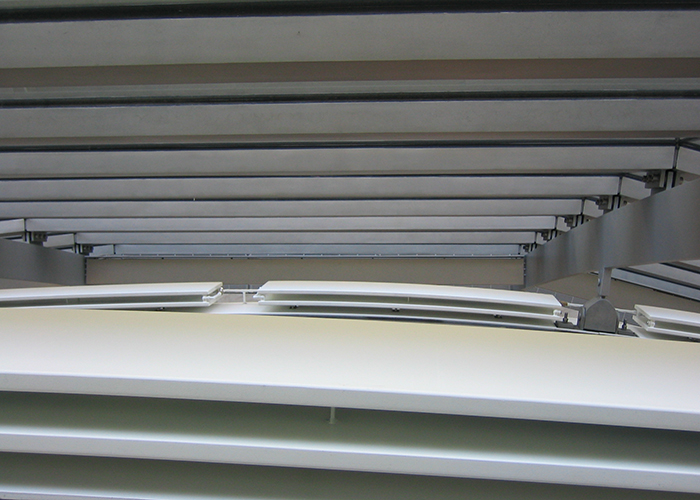

BILLEDER AF PLANRADIATORER
Tryk på billederne for fuld version
