R-Sign Ribberadiator

ribbe_front

R-sign RX er med sin lethed en både elegant og meget alsidig radiator.

Den er den helt ideelle løsning til bygninger, der har behov for et hurtigt virkende varmesystem eller har meget strenge hygiejnekrav. De slanke ovale rør, kun 8mm brede, er adskilt af store luftige mellemrum. Dette giver større gennemsigtighed, især når radiatoren er monteret foran glas. Radiatoren fås med 12 forskellige afstande mellem elementerne. Den kan således tilpasses rummet og diskret integreres i sine omgivelser. Med sit lave vandindhold, opvarmer R-sign RX meget hurtigt og på grund af sit slanke design er den ideel til dobbeltanvendelse, som varmekilde og rumdeler.

Produceres som enkelt lag eller dobbelt lag. Den kan tilpasses på mange forskellige måder og kan leveres i mange forskellige farver.

R-sign RX

  • Største valgfrihed for at vælge elementafstand
  • Dekorativ og transparent
  • Rengøringsvenlig og hygiejnisk
  • Anvendelsesområde både som varmekilde og rumdeler
  • Hurtig temperatur regulering på grund af ringe vandindhold
  • Mange muligheder for kundespecifikke modeller

R-sign RX Valvo er som basis en RX model, men med en termostatventil integreret i den øverste, vandrette vandkanal. Den integrerede termostatventil sikrer en enkel og hurtig installation. Programmet omfatter 5 forskellige tilslutningsmuligheder med ½” indvendigt gevind samt en ¼” udluftningsventil i radiatorens modsatte side. Såvel termostatfølere fra Oventrop, TA (Heimeier) samt Danfoss (også med snapkobling) passer på den medfølgende ventil indsats.

R-sign RX VALVO

  • Integreret ventil system – tilslutnings-centerafstand 50 mm
  • Termostatføleren placeret i radiatorens øverste hjørne
  • Kortere montagetid
  • Ingen rørtilslutninger i radiatorens sider
  • Bestilles radiatoren med midtanboring kan rørinstallationen færdiggøres inden radiatoren leveres.

Tekniske specifikationer
Dybde:
Enkelt lag 95 mm, dobbelt lag 160 mm
Prøvetryk/ Driftstryk:
6 bar/ 4,6 bar
13 bar/ 10 bar mod pristillæg
Driftstemperatur:
RX max. 120oC
Materialer:
Flade ovale rør: 70 x 8 mm
Fordelingsrør Ø 30 mm
Mål:
Byggelængder:
maks. 4000 mm (basis)
min. 3 elementer
Byggehøjder:
maks. 3000 mm (350, 405, 450, 500, 550, 600, 650, 700, 750 mm og som vertikal 800-3000 mm med 100 mm spring.
Som middelværdi må en længde tolerance på ± 2 mm pr./m påregnes.
Specielt for RX VALVO:
Midtanboring med centerafstand 50 mm.
Minimumslængde: 7 elementer forskubbes anboringerne svarende til 1 elementafstand i mm mod venstre. Anboringerne er dermed ikke længere placeret på den nøjagtige midte af radiatoren.
Forstærkninger:
Som basis bliver alle vertikale RX- og RX VALVO modeller med en byggehøjde på over 1600 mm påsvejst en eller flere forstærkninger horisontalt for at stabilisere radiatoren. Forstærkningerne fordeles ligeligt hen over byggehøjden. For RX enkeltlagsmodellen er forstærkningen svejst på bagsiden af de ovale rør, for dobbeltlags-modellens vedkommende er den/de svejst imellem de ovale rør.
Elementafstande:
Mulige elementafstande:
30, 35, 40, 45, 50, 55, 60, 65*, 70*, 80*, 90*, 100* mm.
*(gælder ikke for byggehøjderne 210, 280 og 350 mm)
Modeller med byggehøjde 210, 280 og 350 mm:
fra 30-60 mm med 5 mm spring
Andre modeller:
fra 30-60 mm med 5 mm spring
fra 70-100 mm med 10 mm spring
Specielt for RX VALVO:
Gælder følgende elementafstande 40, 45, 50, 55 og 60 mm.
Andre elementafstande kan leveres mod merpris. Herved ændres også tilslutningerne.




Download datablad

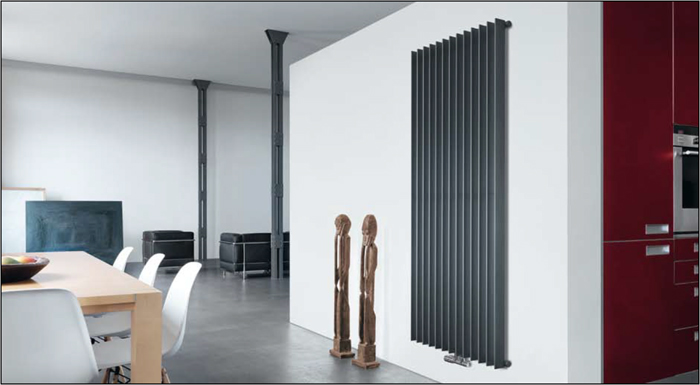

BILLEDER AF RIBBERADIATOR
Tryk på billederne for fuld version
